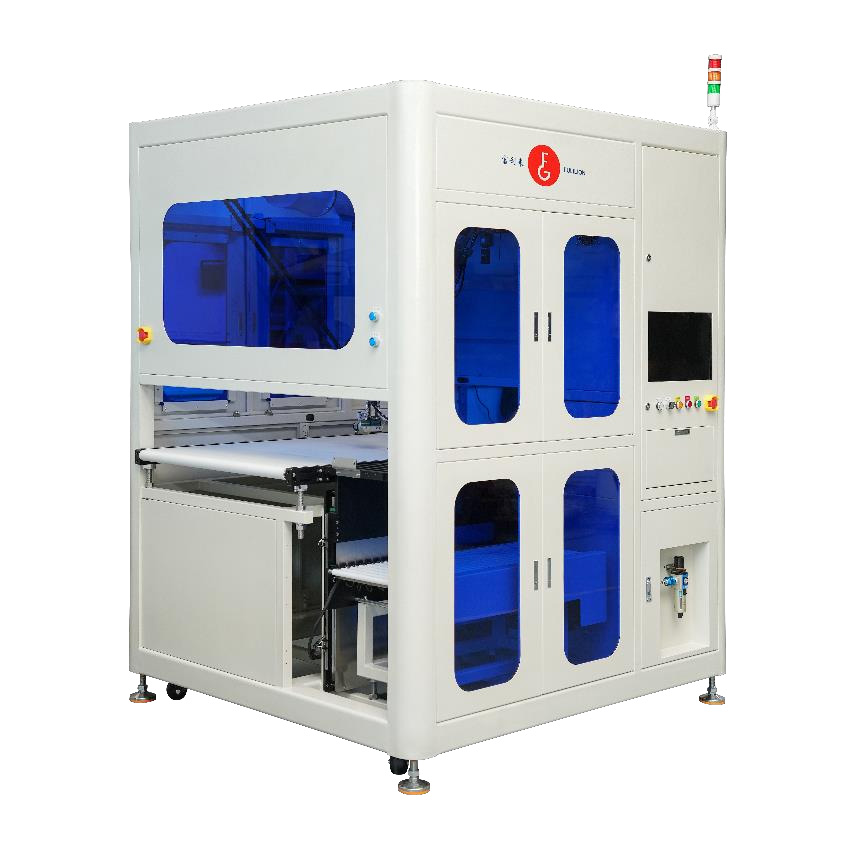

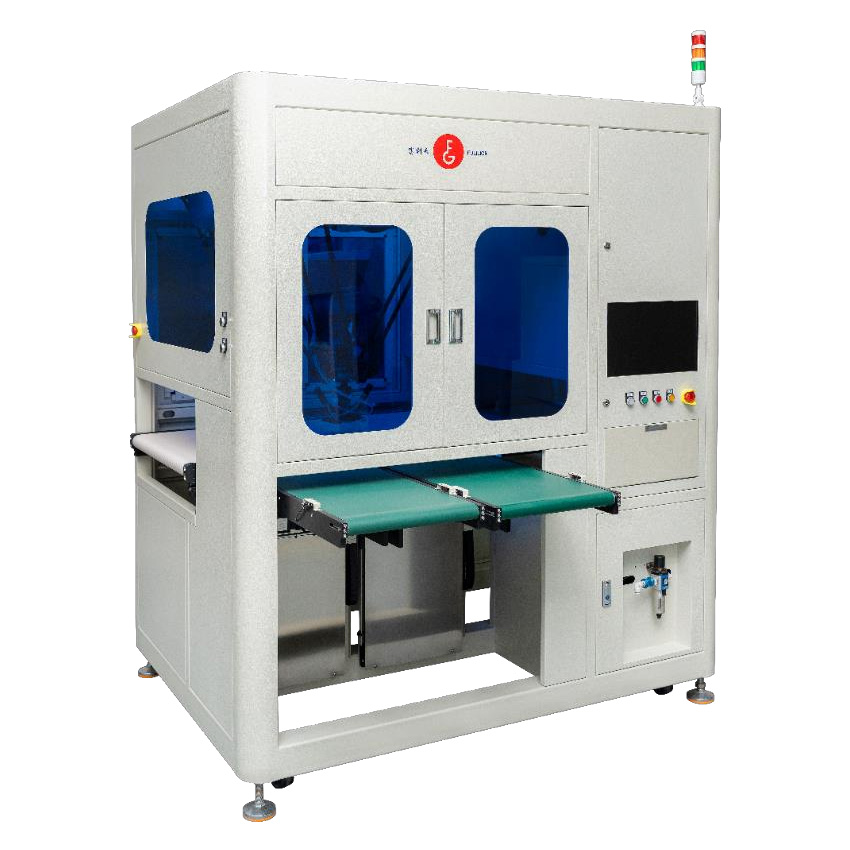

双工位蜘蛛手自动收板机

双工位蜘蛛手自动收板机适用于OSP、化银化锡或成品洗板机后自动收板,采用双工位收板，一个工位收满板后蜘蛛手会自动切换到另一个工位收板，代替了传统的人工收板，节省了人力成本，也解决了传统小板收板机易擦花的问题，提升品质并降低了擦花返工与报废率，提升了工厂的竞争力。

Request a Quote

Characteristics & Advantages

Core technologies that set FULILION inkjet printers apart

1.采用蜘蛛手机器人抓取与放置板子，灵活、高效，也解决了传统板子掉落叠高收板擦花的问题；
2.采用双工位设计，以做到某工位满板后不停机切换收板到另一个工位；
3.采用视觉识别系统，自动识别过来的板件，通讯给蜘蛛手机器人抓取；
4.此机有”侧出式“与”竖出式“二种机型可供选择，客户根据具体场地进行选择；
5.收板工位有托盘式与皮带输送式二种方式可供选择，正常是采用皮带输送式，如AGV搬运则采用托盘式；
6.此机有预留人工收板，当生产板件超出机器最大或最小工作板时，可以人工收板；
7.建议前面配用我司的小板自动放板机,效果更佳；
8.如需速度更快(120片/每分钟以上),可定制双蛛蛛手机型；

Main Technical Parameters

双工位蜘蛛手自动收板机

项目	规格参数
输送内宽	860mm
收板托盘尺寸	W410 x L410 mm（如有）
最大工作板	W400 x L400 mm
最小工作板	W50 x L100 mm
板厚	0.2-3.2mm
每排最多板数	不多于6片
速度	0.5-4米/分钟，约60片/每分钟
气压	6-8KG，500L/Min
电源需求	AC380V, 3P, 5.0KW
机架	碳钢焊接+金属烤漆
外形尺寸-竖出式	L2175xW1630xH2200mm
外形尺寸-侧出式	L1800xW1940xH2200mm
重量	1000KG
工控电脑	拓朗或东华鑫
显示器	19“
光电开关	松下、倍加福、欧姆龙、阳明等
电气	正泰、施耐德、欧姆龙等
气缸/电磁阀	亚德客
电机	JSCC/FT/拉法特/埃斯顿等
