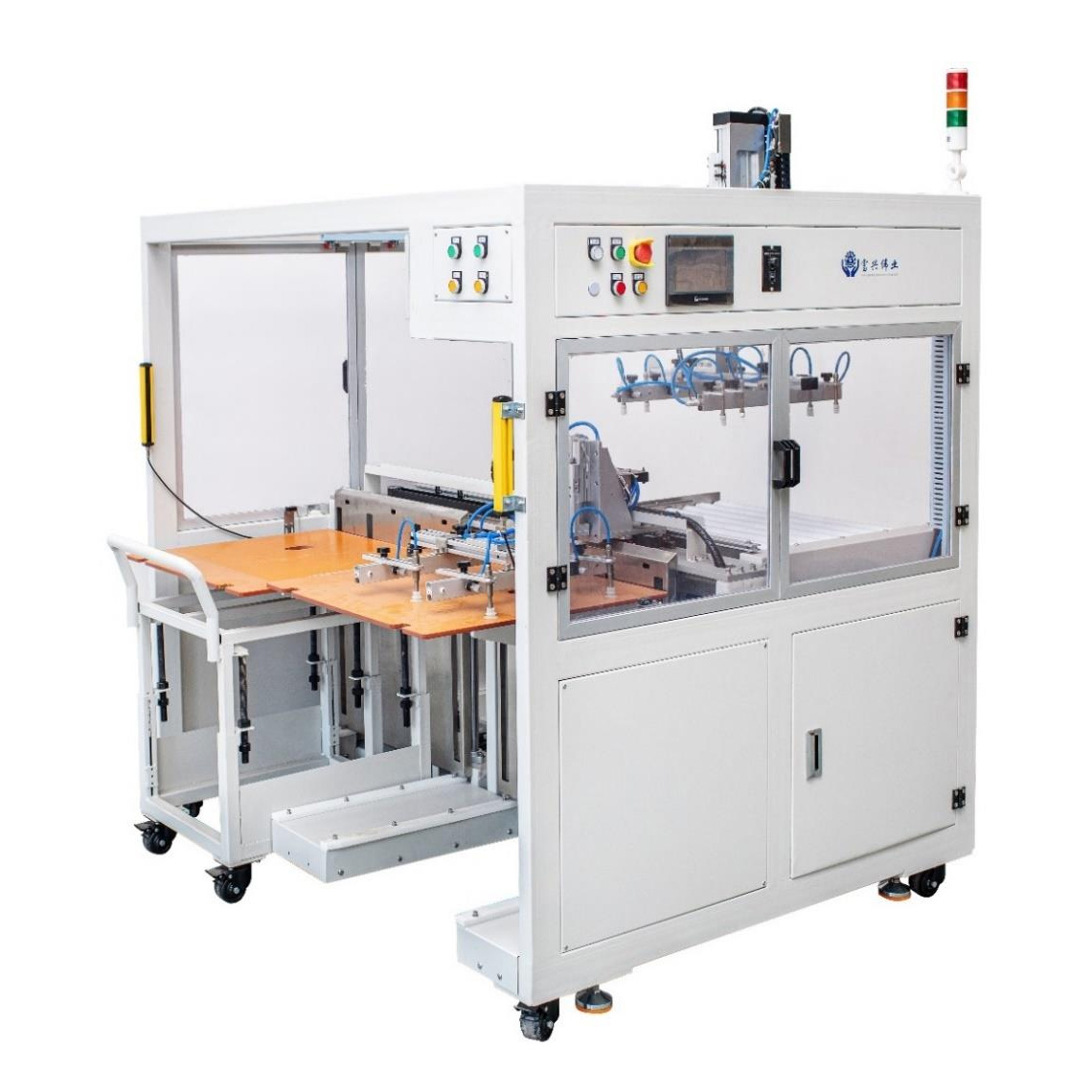

L型隔胶片自动收板机
L型取胶片自动收板机适用于内层AOI或冲孔机、打靶机后或其它需要隔胶片工序的自动收板,代替了传统的人工隔胶片收板,提升了工厂自动化程度，并节省了人力物力。
Request a QuoteCharacteristics & Advantages
Core technologies that set FULILION inkjet printers apart
- 1.此机标配二台手推车+四块托盘进行上下料；
- 2.采用PLC+触摸屏控制，并可在触摸屏界面中选择取胶片与不取胶片功能;
- 3.抓取板件手臂采用双丝杆模组与伺服电机，运行快速、性能稳定，经久耐用；
- 4.抓取胶片手臂采用皮带模组与伺服电机，并与抓取板件手臂独立分开运行，速度可达到9-11片/分钟，提高了生产效率;
- 5.根据制程不同，可以选择"板子有孔“与”板子无孔“的吸盘组，做到方便、好用;
Main Technical Parameters
L型隔胶片自动收板机
| 项目 | 规格参数 |
|---|---|
| 输送内宽 | 860 mm |
| 最大工作板件 | W730 x L630 mm |
| 最小工作板件 | W300 x L300 mm |
| 板厚 | 0.075-3.2mm |
| 气压 | 5-7KG |
| 电源需求 | AC220V, 1.9 KW |
| 产速 | 9-11片/分钟 |
| 机架 | 碳钢焊接+金属烤漆 |
| 输送轴 | 304不锈钢 |
| 外形尺寸 | L1800xW1780xH2080mm |
| 重量 | 500KG |
| PLC | 三菱FX-5U |
| 触摸屏 | 威纶通 |
| 光电开关 | 日本松下/台湾阳明/日本基恩士等 |
| 电气 | 正泰、日本和泉等 |
| 气缸 | 台湾亚德客 |
| 电机 | 台达/汇川/雷赛/FT/JSCC |
