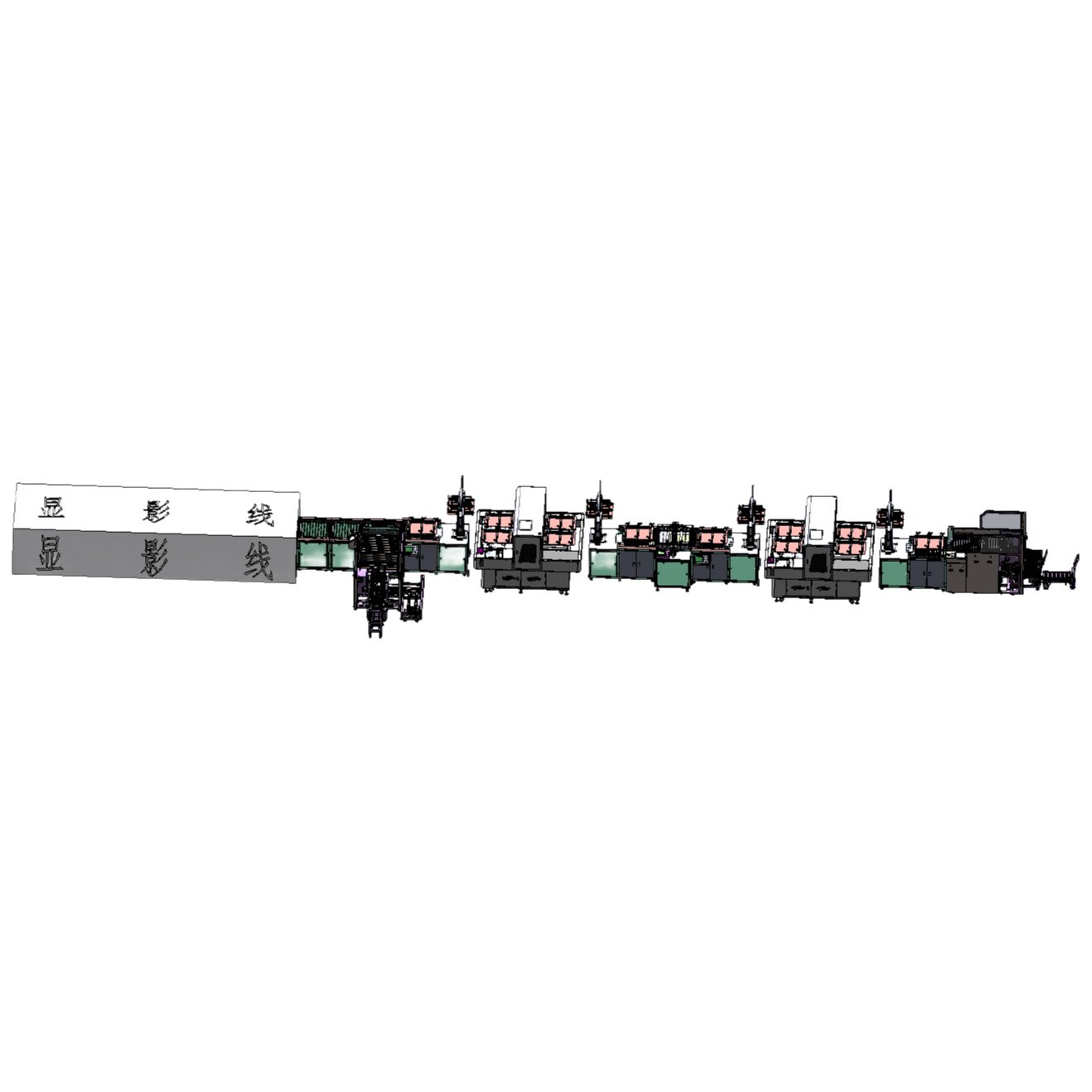

双台面字符喷印机双机自动上下料连线套装-与显影连线，无隧道炉

本PCB喷印机通过CCD自动对位，可以对PCB板件字符、白油块、二维码、条形码、序列号及单面线路等进行喷印,代替了传统的人工丝网印刷,减少了菲林制作、网版制作及洗网水等耗材成本与促进了环保，也避免了字符菲林与制作字符网版出现的变形等品质问题,为工厂提质降耗，为工厂创造更大的竞争力！

Request a Quote

Characteristics & Advantages

Core technologies that set FULILION inkjet printers apart

1.此机采用直线电机驱动，噪音小，精度高，底座与横梁均为大理石制作，高稳定，高精度，经久耐用；
2.采用CCD自动对位，避免了人工对位的偏差，提高了字符精度；
3.记忆夹板功能，根据GERBER资料或平台上刻度读数输入板件尺寸，只需将板件放入工作台面，横向与纵向夹具会根据系统数据自动移位到板边并夹紧，机器自动记忆该位置，简洁、方便、高效；
4.采用高端打印喷头，字符精细、线宽可控、白油块厚度可控，采用最新型LED UV灯固化系统，照度均匀性好、功率双通道可调、喷头与UV灯距离精确调试打印即喷即干，不会粘板；
5.变点控制喷墨，也称为灰度打印，或称为“多比特打印”，就是在一个喷头孔内、可以喷出来不同大小的墨点，就是把多个墨点融合到一起组成一个大墨点的功能，灰度打印对由深到浅的过渡色有比较好的效果，从而优化字符效果、可控制字符线宽粗细、控制色块厚度（最低20μm以下）；
6.我司特研发的全封闭式墨路内循环系统，墨路内自动循环，待机时也能使内部油墨间接性处于活跃状态，防止油墨沉淀、堆积而造成喷头堵孔，喷头自动保湿，自动清洁，多级过滤，废墨自动回收，循环利用；
7.直接采用Gerber资料打印，减掉了字符菲林、网版制作，不用人工丝印等工序，避免了这些环节出现的品质问题，提升了字符质量；
8.尤其特别适用于中小批量生产，减掉了字符菲林及网版的制作时间，可以随时生产，节省了字符工序的时间及菲林与网版成本，加快了对客户的交货；
9.显影机后带有“转角机+U型架收板机”暂存或侧出功能，方便喷印线异常时暂存或不走自动喷印侧出转移板件；
10.联机后面出板采用U型架自动收板机，防止板件擦花，并采用机器人上下料，简约、方便、灵活度高；

Main Technical Parameters

双台面字符喷印机双机自动上下料连线套装-与显影连线，无隧道炉

Item	Specification/parameters
Max.working Size	L730 x W630 mm
Min.Working Size	L350 x W300mm
PCB Thickness	0.1-7.0mm
Min printing legend	H0.6xW0.75mm
Max printing speed	360-500Side/H (online mode)
Qty of print head	8-9 PCS
Qty of nozzles	1024/pcs
Printing point size	0.07mm
Max. Resolution	900*1440
Max.white ink block	100*100mm
QR code	Have
Bar code	Have
Min QR code	3*3 mm
Printing ink	GREAT/Taiyo UV ink
Cure Method	UV LED
Positioning Method	CCD
Alignment accuracy	35um
Fixed mode	Four edge clamping, min. clamping 3.75mm
Printing mode	Standard/MP/precision
MES	Have
Pressure	5-7KG
Power Supply	AC220V, 6.0KW (one machine)
Working environment	15-25℃，30-70%
Dimension	L2.63 * W2.376 * H1.7 m
Online mode size	L20 * W3.34 * H1.7 m
Weight	5000KG (one machine)
