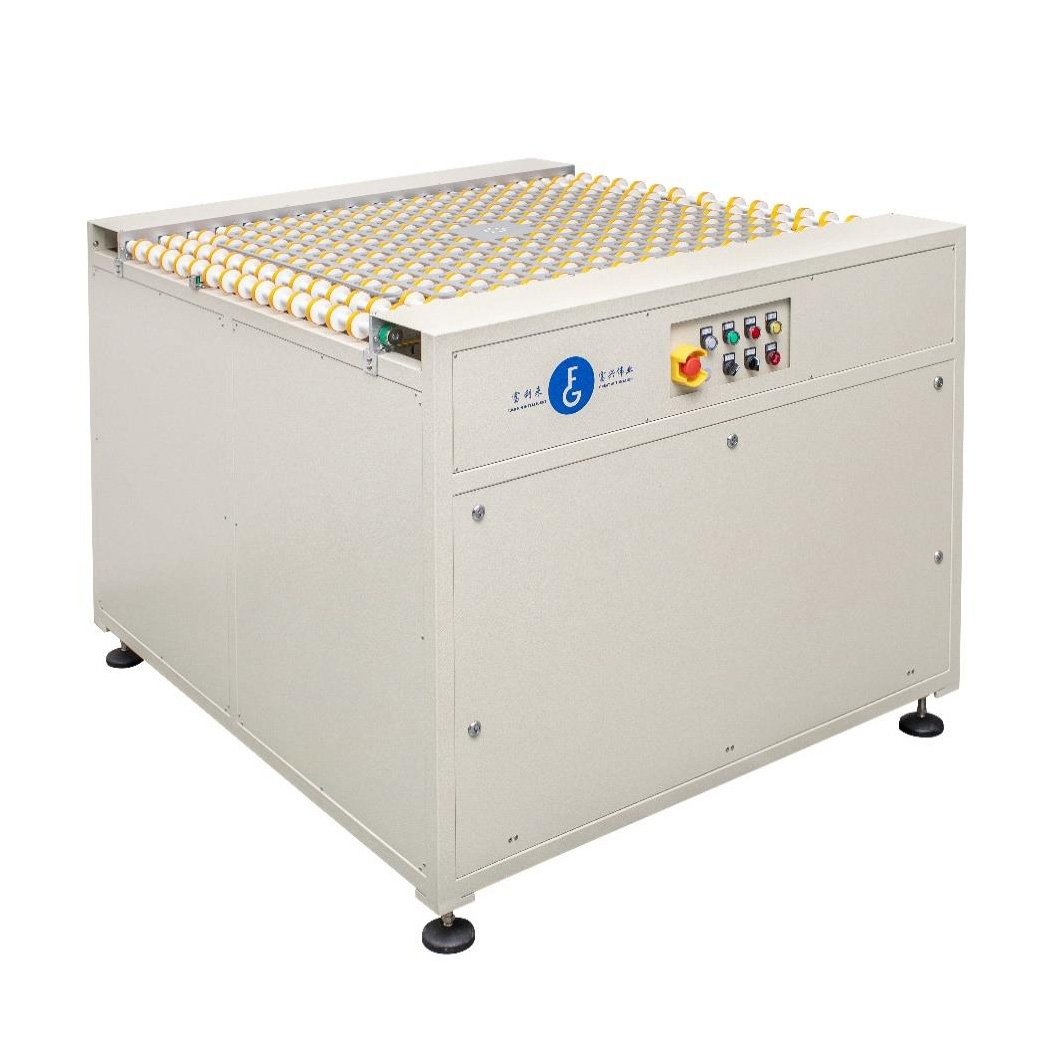

PCB转向机
PCB转向机适用于电路板需要转向的地方或制程。因生产效率需要，现在PCB的生产板尺寸越做越大，但在有些制程的生产设备对板子的宽度有所限制，需要对生产板进行旋转90度。
Request a QuoteCharacteristics & Advantages
Core technologies that set FULILION inkjet printers apart
- 1.该机可以将板子旋转90度；
- 2.转向机构为伺服马达带动，配合专用之制动机构，使转向动作更顺畅，定位更精确
- 3.采用PLC控制，可连接MES系统，根据MES系统指示或人工选择将板子进行转向还是直行；
- 4.托盘使用大面积之铝合金加工而成，板件接触面积大而不会下垂，故勿需加装压板机构，避免压板机构磨伤板子表面；
Main Technical Parameters
PCB转向机
| 项目 | 规格参数 |
|---|---|
| 输送内宽 | 860 mm |
| 最大工作板件 | W730 x L730mm |
| 最小工作板件 | W350 x L350 mm |
| 板厚 | 0.075-6.5mm |
| 气压 | 5-7KG |
| 电源需求 | AC220V,800W |
| 产能 | 8-10片/分钟 |
| 输送轴 | 304不锈钢 |
| 机架 | 碳钢焊接+金属烤漆 |
| 外形尺寸 | L1100xW1498xH1100mm |
| 重量 | 200KG |
| PLC | 三菱 |
| 触摸屏 | 威纶通 |
| 光电开关 | 德国倍加福 |
| 电气 | 正泰、日本和泉等 |
| 气缸 | 亚德客 |
| 电机 | 台达/汇川/雷赛 |
