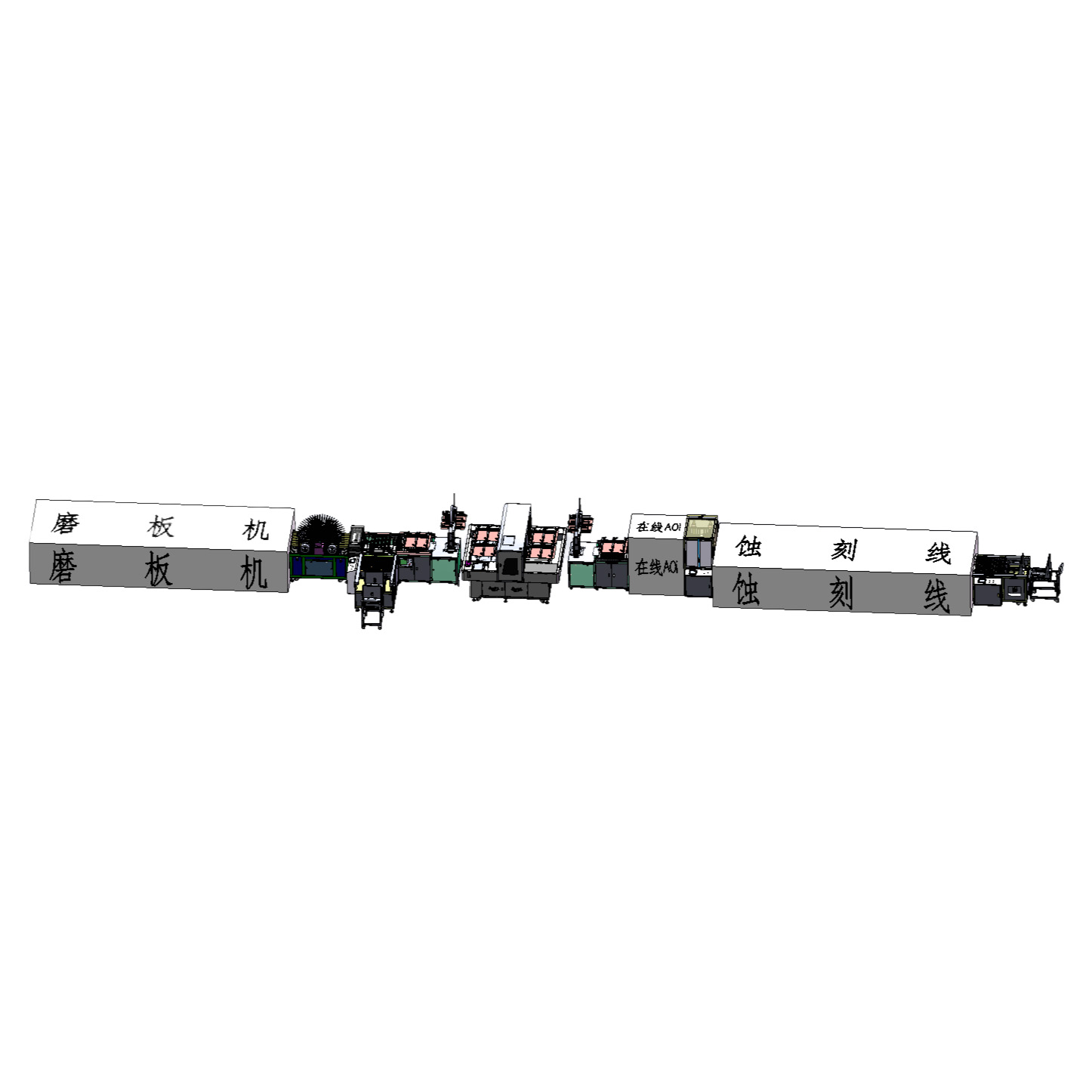

双台面线路喷印机自动上下料连线套装-与磨板连机，后连蚀刻

本PCB喷印机通过板边定位，可以对PCB板件线路、线路字符、二维码等进行喷印,代替了传统的人工丝网印刷,减少了菲林制作、网版制作及洗网水等耗材成本与促进了环保，也避免了字符菲林与制作字符网版出现的变形等品质问题,为工厂提质降耗，为工厂创造更大的竞争力！

Request a Quote

Characteristics & Advantages

Core technologies that set FULILION inkjet printers apart

1.此机采用直线电机驱动，噪音小，精度高，底座与横梁均为大理石制作，高稳定，高精度，经久耐用；
2.采用板边定位,平台左边与下边有定位销,便于放板定位,操作简便；
3.记忆夹板功能，根据GERBER资料或平台上刻度读数输入板件尺寸，只需将板件放入工作台面，横向与纵向夹具会根据系统数据自动移位到板边并夹紧，机器自动记忆该位置，简洁、方便、高效；
4.采用高端打印喷头，字符精细、线宽可控、白油块厚度可控，采用最新型LED UV灯固化系统，照度均匀性好、功率双通道可调、喷头与UV灯距离精确调试打印即喷即干，喷印后可以直接蚀刻；
5.变点控制喷墨，也称为灰度打印，或称为“多比特打印”，就是在一个喷头孔内、可以喷出来不同大小的墨点，就是把多个墨点融合到一起组成一个大墨点的功能，灰度打印对由深到浅的过渡色有比较好的效果，从而优化喷印线路效果、可控制线路线宽粗细、控制色块厚度（最低20μm以下）；
6.我司特研发的全封闭式墨路内循环系统，墨路内自动循环，待机时也能使内部油墨间接性处于活跃状态，防止油墨沉淀、堆积而造成喷头堵孔，喷头自动保湿，自动清洁，多级过滤，废墨自动回收，循环利用；
7.直接采用Gerber资料打印，减掉了线路菲林、网版制作，不用人工丝印等工序，避免了这些环节出现的品质问题，提升了产品质量；
8.尤其特别适用于中小批量生产，减掉了线路菲林及网版的制作时间，可以随时生产，节省了线路工序的时间及菲林与网版成本，加快了对客户的交货；
9.磨板机后带有“斜立式暂存机”暂存或横出功能，方便喷印线异常时暂存或不走自动喷印横出转移板件；
10.蚀刻机出板采用斜立式自动收板机，防止蚀刻后板件擦花，并采用机器人上下料，简约、方便、灵活度高；

Main Technical Parameters

双台面线路喷印机自动上下料连线套装-与磨板连机，后连蚀刻

项目	规格参数
最大工作板件	L730 x W630 mm
最小工作板件	L350 x W300mm
板厚	0.1-7.0mm
最小字符高及宽度	0.6x0.75mm
最小线宽	0.2 / 0.3 mm
综合生产效率-7/8头	300-420面/H（单机）
喷头数量	7-9个可选
喷嘴总数	1024/个
喷墨点尺寸	0.07mm
最大喷印分辨率	900*1440
白油块最大尺寸	100*100mm
二维码喷印功能	有
条形码喷印功能	有
序列号喷印功能	有
最小二维码尺寸	3*3 mm
打印油墨	富兴伟业
固化方式	UV LED，分二段控制开关
对位方式	板边定位
对位精度	35um
夹板方式	四边夹边,最小夹边3.75mm
生产模式	标准/量产/精准
MES连机功能	有
气压	5-7KG
电源需求	AC220V, 6.0KW
工作环境	15-25℃，湿度30-70%
连机喷印段尺寸	L12 * W3.34 * H1.7 m
重量	5000KG（单机）
